Разборка крышки матрицы ASUS X555

Разборка крышки матрицы ASUS X555, X554.

В Сервис-Центр Repair-Land часто обращаются владельцы ноутбуков ASUS серии X555 и X554- Asus X555LP, X555D, X555A, F555LA, K555Y, X555LD-1B, X555L, W509L, DX992, K555, A555, F555, A555L, F555L, K555L, R556L, X554L, X555LD, Y583L со следами неквалифицированной разборки крышки матрицы. Нижняя заглушка крышки в таких случаях деформирована, приклеена на клей либо вообще отсутствует. В приведенном ниже кратком руководстве мы расскажем, как правильно снять и разобрать крышку ноутбука Asus X555 , X554 и аккуратно снять рамку матрицы, ничего не поломав.

Разборка крышки матрицы ASUS X555, X554. Причины

Как правило, основные причины разборки крышки матрицы ноутбука ASUS серии X555 и X554 это:

  • Замена матрицы
  • Замена шлейфа матрицы
  • Замена корпусных частей (трещины на рамке или крышке)
  • Замена веб-камеры
  • Любопытство

Разборка крышки матрицы ASUS X555, X554. Особенности

Основная особенность разборки крышки матрицы — нижнюю заглушку крайне проблематично снять, полностью не сняв крышку матрицы в сборе.

И так, правильная последовательность разборки:

  • Сперва необходимо полностью разобрать нижнюю часть ноутбука. С этим не должно возникнуть проблем.

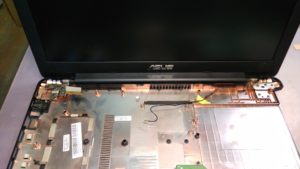

  • Вынимаем из нижнего корыта плату, привод оптических дисков. Перед нами должно быть то, что на картинке справа.



  • Далее откручиваем петли от нижнего корыта.
  • Перед нами снятая крышка матрицы ноутбука Asus X555, X554.

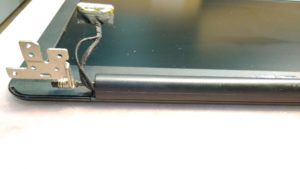

  • Нижнюю заглушку необходимо уверенным движением потянуть вправо. Как на фото.



  • После того как заглушка упрется в правую петлю, ее необходимо потянуть на себя. Усилий прилагать не надо.
  • Таким образом, мы сохранили все части крышки матрицы, и далее сможем без проблем собрать ноутбук Asus X555, X554.
  • Собирается крышка в обратном порядке. При этом важно аккуратно проложить шлейф матрицы и не пережать его защелками на заглушке.



Разборка крышки матрицы ASUS X555, X554.

Надеемся, это «шпаргалка» поможет Вам аккуратно и в правильной последовательности разобрать крышку матрицы ноутбуков Asus X555, X554. Удачи! 🙂
